Водоохлаждающая установка с льдоаккумуляторными секциями серии УАЛ

Льдоаккумуляторы предназначены для получения «ледяной воды» с температурой +0,5…+2ºС и с возможностью намораживания (аккумуляции) льда на поверхности труб испарителя. Принцип работы льдоаккумулятора заключается в накоплении льда в период малых тепловых нагрузок и его стаивании при повышенных теплопритоках, когда мощности установленного холодильного агрегата недостаточно.



Данные установки могут применяться для работы на молокоперерабатывающих комбинатах и на предприятиях пищевой промышленности. В тех случаях, когда тепловая нагрузка, на систему охлаждения воды в определённые периоды времени, возрастает в несколько раз, но при этом температура подаваемой воды не должна превышать +0,5…+2ºС.

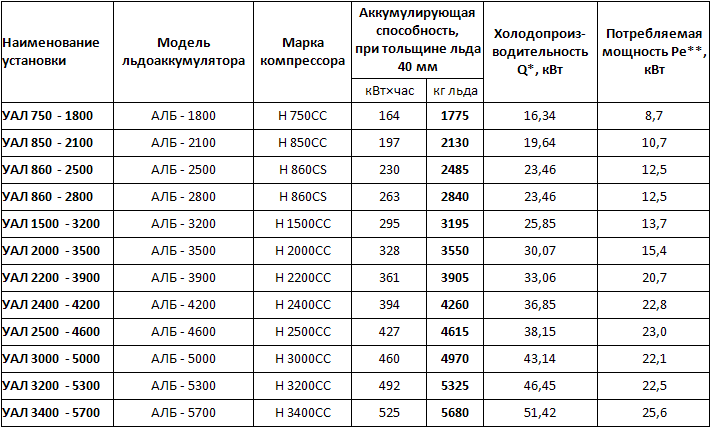

* Q - Холодопроизводительность установки указанна, при Ткип. = -10° С и Тконд.= +45°С, переохлаждении жидкости 5К и перегреве всасываемого газа 5...10К, фреон R-22.

** Ре- Потребляемая мощность установки указанна, при Ткип. = -10° С и Тконд.= +45°С, переохлаждении жидкости 5К и перегреве.

Температура воды на выходе из льдоаккумулятора составляет +0,5…+2°С.



Клапан 3-х ходовой дисковый (резьба-резьба-резьба) – DIN

Предназначен для управления потоками жидких пищевых продуктов и других неагрессивных жидкостей.

Применяются на пищеперерабатывающих предприятиях, в частности на предприятиях молочной промышленности.

Материал: AISI 304

Температура рабочей среды: до 90 °С

Рабочее давление среды: до 6 атм.

Ступенчатая регулировка положения "открыто".



Ванна пастеризационная ОЗУ-0,35

Ванны пастеризации серии ОЗУ работают при нормальном атмосферном давлении. В верхней части ванны расположен специальный люк-крышка полукруглого сечения и привод перемешивающего устройства.

 Резервуар ванны пастеризации состоит из 3-х частей: ванны внутренней, ванны наружной и облицовки. Межстенное пространство между наружной и внутренней ваннами, заполняется водопроводной водой (водяная "рубашка"). При достижении верхнего уровня, излишки воды сливаются в канализацию посредством переливной трубы. Аналогичным образом осуществляется подача и слив воды для охлаждения. Заполнение рабочего объема внутренней ванны продуктом осуществляется через

 специальный патрубок, расположенный в верхней части установки. Уровень заполнения рабочего объема внутренней ванны, контролируется датчиком уровня.

В нижней части водяной "рубашки" (в двойном дне), расположен змеевик, по которому проходит пар, или блоки с электронагревательными элементами. Нагрев продукта во внутренней ванне осуществляется при непрерывном перемешивании за счет разогретой воды в межстенном пространстве. При этом, мешалка расположена под определенным углом, для более качественного перемешивания и поднятия нижних слоев продукта. Между облицовкой и наружной ванной имеется тепловой экран для снижения теплопотерь.

 Слив продукта осуществляется через выпускной кран специальной конструкции, имеющий минимум застойных зон, и расположенный в нижней части внутренней ванны. Дно внутренней ванны имеет уклон в сторону сливного отверстия.

 В состав ванн с паровым нагревом входят также паровой клапан и конденсатоотводчик. Подача пара в систему (в змеевик) производится вручную.

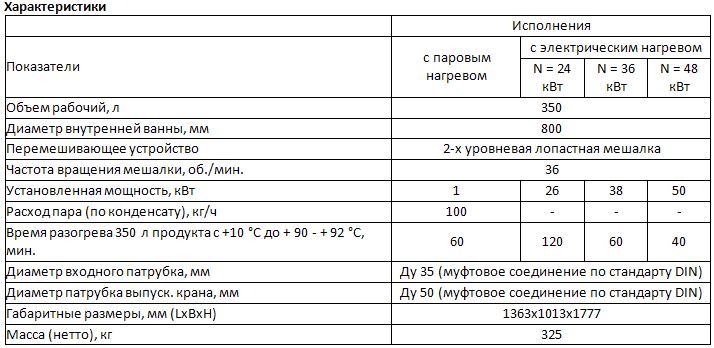

Ванны пастеризации ОЗУ-0,35 комплектуются пультами управления (ПУ).

tabl



Ванна творожная ВТН, ВТ-1,25, ВТ-2,5

Ванна представляет собой трехстенный корпус в форме полуцилиндра с теплообменной рубашкой, змеевиком и теплоизоляцией. Корпус имеет четыре регулируемые по высоте опоры. Теплообменная рубашка заполняется горячей водой. Для поддержания температуры воды в рубашке имеется трубчатый змеевик. В базовом исполнении ванны выпускаются без крышки. По желанию заказчика ванны могут выпускаться с крышками. Наличие крышки исключает вторичное обсеменение.

Характеристики





Насос центробежный взрывозащищенный СНЦЕ-6,3, СНЦЕ-12,5, СНЦЕ-25

Предназначены для перекачивания по трубам жидких спиртосодержащих продуктов температурой до + 140 °С и плотностью до 1250 кг/м3.

По конструкции насосы центробежные, горизонтальные, консольные, моноблочные, с приводом от электродвигателя асинхронного, трехфазного, взрывобезопасного исполнения с уменьшенным концом вала типа АИР, А, АИМ.

Насосы комплектуются торцевыми уплотнениями:

 - одинарным, (для продуктов с температурой до +70 °С).

 - двойным, с автономной системой охлаждения (для продуктов с температурой до +140 °С).

 В зависимости от перекачиваемого продукта, рабочее колесо насоса изготавливается, из нержавеющей стали (для водно-спиртовых смесей), или из алюминия (для спирта).



ПОКАЗАТЕЛИ

СНЦЕ-6,3

СНЦЕ-12,5

СНЦЕ-25

Производительность, м3/ч

6,3

12,5

25

Напор, м. водяного столба

20

20

32

Диаметр патрубков (Ду), мм

35 (DIN)

35/50 (DIN)

50 (DIN)

Мощность электродвигателя, кВт

1,5

2,2

5,5

Габаритные размеры, мм

480х265х330

480х265х330

550х240х445

Масса, кг, не более

30

35

60

Установка охлаждения на базе компрессоров Vilter

Промышленные компрессоры фирмы “VILTER” предназначены для работы в централизованных системах холодоснабжения на крупных предприятиях мясной и молочной промышленности с большой потребностью в холоде.

Данные компрессоры могут устанавливаться как на водоохлаждающих установках (чиллерах), для охлаждения промежуточного хладоносителя, так и на  холодильных установках, для непосредственного охлаждения продукта или поддержания заданного температурного режима в охлаждаемом объёме.

Марка компрессора

Колличество цилиндров

Объёмый расход, м³/час

Частота вращения, об./мин.

Холодопроизво-дительность Q, кВт (Ккал/ч.*10³)

Масса компр. (без мотора), кг

Заправка масла, л




452XL

2

169

1200

102,3(88)

862

19



454XL

4

338

1200

207,0(178)

1225

27



456XL

6

507

1200

309,4(266)

1406

27



458XL

8

676

1200

411,7(354)

1542

27



4512XL

12

1014

1200

618,7(532)

2404

53



4516XL

16

1352

1200

826,9(711)

2630

53





Q- Холодопроизводительность компрессоров указанна на фреоне R-22, при Т0 = -6,7°С (20°F) и Т конд.= +35°С.



Кран проходной пробковый, с муфтовым соединением – DIN

Предназначен для перекрывания потока жидких пищевых продуктов и других неагрессивных жидкостей.

Применяются на пищеперерабатывающих предприятиях, в частности на предприятиях молочной промышленности.

Материал: AISI 304

Температура рабочей среды: до 90 °С

Рабочее давление среды: до 6 атм.



Теплообменные аппараты ЕМ (в том числе аналоги охладителей серии ООЛ)

На базе теплообменных пластин и уплотнений компании "API Schmidt-Bretten GmbH&CoKG" (Германия).

Материал пластин: нержавеющая сталь AISI 316 L (03Х17Н13М2).
Материал уплотнений: NBR — температурный предел до +140 ºС (для масел, воды и пищевых жидкостей)
EPDM — температурный предел +160 ºС (для горячей воды и слабых кислот)
Viton — температурный предел до +180 ºС (для агресивных химических сред, масел, жиров)
Silicon — температурный предел до +180 ºС (для растительных жиров)
Hard gaskets — температурный предел до +240 ºС (для агресивных химических сред и масел)
Graphite — температурный предел до +300 ºС (для агресивных химических сред, пара и горячей воды)

Тип уплотнений: бесклеевые соединения типа «клипс» (на замках)
Патрубки входа и выхода сред — изготавливаются в 3-х исполнениях: под сварку, с муфтовым соединением (DIN, SMS), с фланецевым соединением.





Насос роторный НМ 02 (10 куб. м /ч)

Насосы роторные НМ предназначены для перекачивания по трубам вязких молочных продуктов (сливки, концентрированное и сгущенное молоко с концентрацией не выше 45 %, смеси для мороженого и кисломолочные продукты) при температуре до 70°С на предприятиях молочной промышленности. Возможно применение для перекачивания других пищевых и непищевых жидкостей, подобных по вязкости и химической активности.

Насос НМ-02 (производительность 10 м3/ч) является аналогом насоса В3-ОРА-10 (НР-10). Различие между ними в способе присоединением электродвигателя к редуктору насоса.

Характеристики

Подача при номинальном режиме, м3/ч, не менее

10

Рабочее давление, МПа



-номинальное

0,2

-предельное

0,25

Потребляемая мощность, кВт, не более

2,1

Электродвигатель

АИР100Л8У3 IM 2081, 1,5 кВт, 750 об/мин.

Частота вращения роторов, об.мин

340

Проблема входного и выходного патрубков, Ду, мм

50

Габаритные размеры, мм, не более

660х260х360

Масса, кг, не более

70









Кран 3-х ходовой пробковый (с муфтовым соединением ) – DIN

Предназначен для управления потоками жидких пищевых продуктов и других неагрессивных жидкостей.

Применяются на пищеперерабатывающих предприятиях, в частности на предприятиях молочной промышленности.

Материал: AISI 304

Температура рабочей среды: до 90 °С

Рабочее давление среды: до 6 атм.
