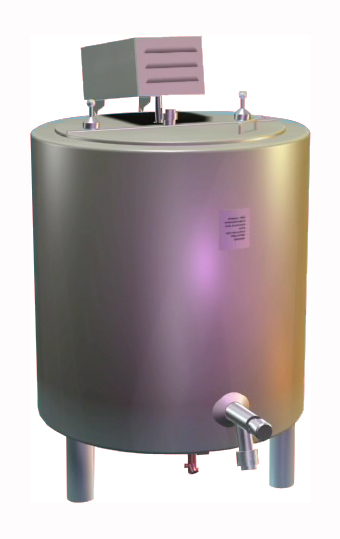

Ванна пастеризационная ОЗУ-0,35

Ванны пастеризации серии ОЗУ работают при нормальном атмосферном давлении. В верхней части ванны расположен специальный люк-крышка полукруглого сечения и привод перемешивающего устройства.

 Резервуар ванны пастеризации состоит из 3-х частей: ванны внутренней, ванны наружной и облицовки. Межстенное пространство между наружной и внутренней ваннами, заполняется водопроводной водой (водяная "рубашка"). При достижении верхнего уровня, излишки воды сливаются в канализацию посредством переливной трубы. Аналогичным образом осуществляется подача и слив воды для охлаждения. Заполнение рабочего объема внутренней ванны продуктом осуществляется через

 специальный патрубок, расположенный в верхней части установки. Уровень заполнения рабочего объема внутренней ванны, контролируется датчиком уровня.

В нижней части водяной "рубашки" (в двойном дне), расположен змеевик, по которому проходит пар, или блоки с электронагревательными элементами. Нагрев продукта во внутренней ванне осуществляется при непрерывном перемешивании за счет разогретой воды в межстенном пространстве. При этом, мешалка расположена под определенным углом, для более качественного перемешивания и поднятия нижних слоев продукта. Между облицовкой и наружной ванной имеется тепловой экран для снижения теплопотерь.

 Слив продукта осуществляется через выпускной кран специальной конструкции, имеющий минимум застойных зон, и расположенный в нижней части внутренней ванны. Дно внутренней ванны имеет уклон в сторону сливного отверстия.

 В состав ванн с паровым нагревом входят также паровой клапан и конденсатоотводчик. Подача пара в систему (в змеевик) производится вручную.

Ванны пастеризации ОЗУ-0,35 комплектуются пультами управления (ПУ).
