Каталог продукции

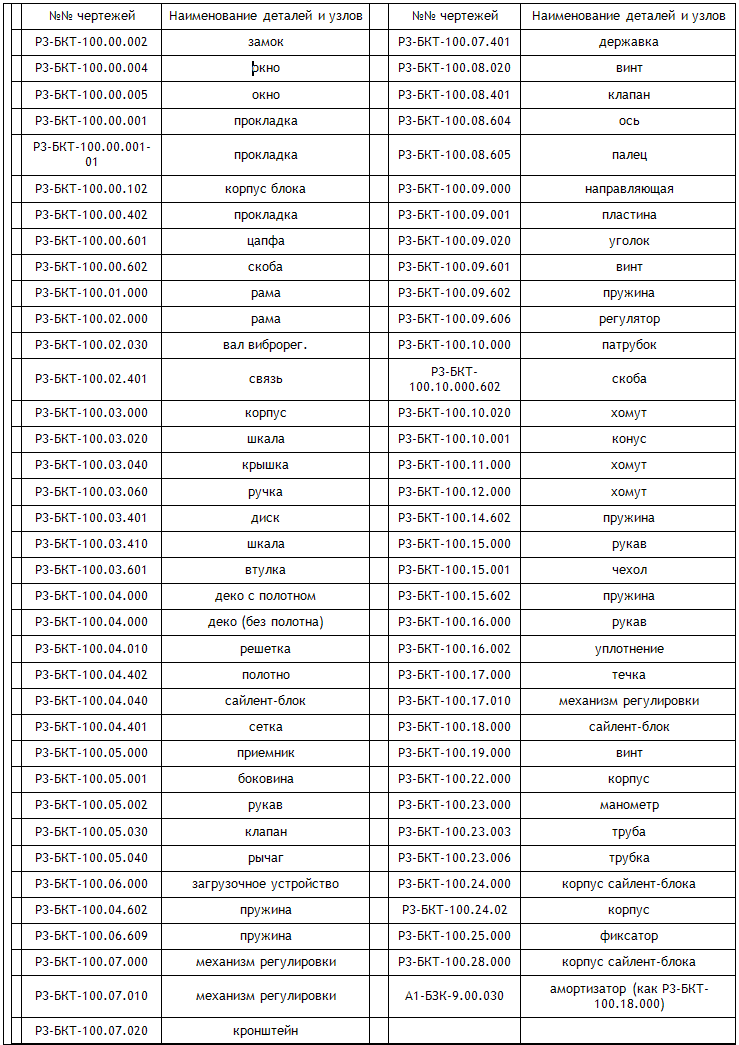

Запасные части для камнеотборника Р3-БКТ-100

fg

Сетка для обоечных машин. Сетка для камнеотборника

Сетка для вертикальнгых обоечных машин размер карты 1000*1700мм, 720*1320мм. Сетка для горизонтальных обоечных машин ш. 1007мм длина рулона 7 кв.м. Сетка для камнеотборника размер карты 1200*1420мм.



Запасные части для погрузчика Р6-КШП-6

№ п/п

№№ чертежей

Наименование деталей и узлов

1

Р6-КШП-6.01.00.000

элеватор

2

Р6-КШП-6.01.01.000

рама элеватора

3

Р6-КШП-6.01.00.05

шкив

4

Р6-КШП-6.01.00.05/4

п/муфта

5

Р6-КШП-6.01.00.05/3

палец

6

Р6-КШП-6.01.00.05.12

прокладка

7

Р6-КШП-6.01.00.11

направляющ.

8

Р6-КШП-6.01.02.01/2

палец

9

Р6-КШП-6.01.02.02

рычаг

10

Р6-КШП-6.01.02.03

пластина

11

Р6-КШП-6.01.02.05

пластина

12

Р6-КШП-6.01.02.09

втулка

13

Р6-КШП-6.01.02.100

ковш

14

Р6-КШП-6.01.02.200

цепь элев. 38.1 (5 п.м.)

15

Р6-КШП-6.

1 к-т (10 п.м.)

16

Р6-КШП-6.01.02.000

1 к-т (цепь 38,1 c ковш.10 шт.)

17

Р6-КШП-6.01.03.000

вал

18

Р6-КШП-6.01.03.002

шкив

19

Р6-КШП-6.5.01.03.02.01

втулка распределитедьная

20

Р6-КШП-6.01.03.03

корпус

21

Р6-КШП-6.01.03.04

звездочка

22

Р6-КШП-6.01.03.08

звездочка

23

Р6-КШП-6.5.01.03.10-01

втулка распределитедьная

24

Р6-КШП-6.01.03.11

вал

25

Р6-КШП-6.01.04.00

вал приводной

26

Р6-КШП-6.01.04.02

звездочка

27

Р6-КШП-6.01.04.04.01

крышка

28

Р6-КШП-6.01.04.05

звездочка

29

Р6-КШП-6.01.04.07

вал приводной

30

Р6-КШП-6.01.06.00

вал натяжн.

31

Р6-КШП-6.01.06.16.01

втулка распределитедьная

32

Р6-КШП-6.01.06.03

ось

33

Р6-КШП-6.01.06.18Р

звездочка

34

Р6-КШП-6.01.07.00

вал шнековый

35

Р6-КШП-6.01.07.01

шнек левый

36

Р6-КШП-6.01.07.01

шнек правый

37

Р6-КШП-6.01.07.02

вал

38

Р6-КШП-6.01.07.03

втулка

39

Р6-КШП-6.01.07.05

звездочка

40

Р6-КШП-6.01.07.06

корпус

41

Р6-КШП-6.01.07.09Р

крышка (КШП-3М)

42

Р6-КШП-6.01.19.00А

кожух ременной передачи

43

Р6-КШП-6.01.20.00

кожух цепной передачи

44

Р6-КШП-6.01.42.13

звездочка

45

Р6-КШП-6.02.00.000

транспортер-4,5п.м.

46

Р6-КШП-6.02.00.000

транспортер-5,0 п.м.

47

Р6-КШП-6.02.01.00

воронка приемная

48

Р6-КШП-6.02.01.02А

фартук

49

Р6-КШП-6.02.02.00

рама транспорт

50

Р6-КШП-6.02.02.400

мех.подъема

51

Р6-КШП-6.02.03.02

корпус

52

Р6-КШП-6.02.03.04А

барабан

53

Р6-КШП-6.02.03.005

крышка глухая

54

Р6-КШП-6.02.03.12

обшивка

55

Р6-КШП-6.02.04.000

опора транспортера с эл.дв.

56

Р6-КШП-6.02.04.100

опора транспортера

57

Р6-КШП-6.02.04.02

ось

58

Р6-КШП-6.02.04.05Б

крышка (02.34.08)

59

Р6-КШП-6.02.04.05Б-1

крышка

60

Р6-КШП-6.02.04.10

стакан

61

Р6-КШП-6.02.04.200

шкив

62

Р6-КШП-6.02.04.300

шкив(02.34.11)

63

Р6-КШП-6.02.06.01

кожух

64

Р6-КШП-6.02.06.04Р

звездочка натяжная (стальная)

65

Р6-КШП-6.02.06.04Р

звездочка натяжная (полиамидная)

66

Р6-КШП-6.02.06.06

звездочка

67

Р6-КШП-6.02.11.000

козырек

68

Р6-КШП-6.02.12.00

сб.ролик нижний

69

Р6-КШП-6.02.21.00

лента транспортера

70

Р6-КШП-6.02.21.01

лента

71

Р6-КШП-6.02.21.03 сб.

накладка

72

Р6-КШП-6.02.21.03.1

накладка

73

Р6-КШП-6.02.21.04

болт специальный

74

Р6-КШП-6.02.33.00

барабан ведущий

75

Р6-КШП-6.02.33.01

корпус

76

Р6-КШП-6.02.33.02

вал

77

Р6-КШП-6.02.33.04

крышка подшипника

78

Р6-КШП-6.3.02.34.10

звездочка

79

Р6-КШП-6.5.02.34.10

кольцо

80

Р6-КШП-6.02.33.05

звездочка (02.05.010,-01)

81

Р6-КШП-6.02.34.05

шкив

82

Р6-КШП-6.02.34.07

вал

83

Р6-КШП-6.02.34.09.01

корпус с валом без подшипника

84

Р6-КШП-6.02.34.09.01

корпус с валом с подшипником

85

Р6-КШП-6.02.35.06

звездочка

86

Р6-КШП-6.02.37.00

барабан натяжной

87

Р6-КШП-63.02.37.02Р

болт натяжной

88

Р6-КШП-6.02.40.000

цепь 15,875 (1 к-т = 1,3 п.м.)

89

Р6-КШП-6.

1 п.м.

90

Р6-КШП-6.

цепь 25.4 (1 к-т = 5,9 п.м.)

91

Р6-КШП-6.

(в т.ч. элеватор. 57 звеньев)

92

Р6-КШП-6.

(в т.ч. редукторная 140 звеньев)

93

Р6-КШП-6.

1 п.м

94

Р6-КШП-6.02.40.00

ролик опорный

95

Р6-КШП-6.03.00.000

тележка

96

Р6-КШП-6.03.00.016

гайка

97

Р6-КШП-6.03.01.000

рама тележки

98

Р6-КШП-6.03.02.000

колеса вед. (без колес)

99

Р6-КШП-6.03.02.000

колеса вед. (с колесами)

100

Р6-КШП-6.03.02.00/1

корпус

101

Р6-КШП-6.03.02.03

корпус

102

Р6-КШП-6.03.02.04

ось

103

Р6-КШП-6.03.02.06В

звездочка

104

Р6-КШП-6.03.02.07

хомут

105

Р6-КШП-6.03.02.09

крышка

106

Р6-КШП-6.03.02.14

гайка

107

Р6-КШП-6.03.03.00Р

узел рояльных колес

108

Р6-КШП-6.03.03.30

колесо рояльное

109

Р6-КШП-6.03.03.30/1А

ступица

110

Р6-КШП-6.03.04.300

п/м

111

Р6-КШП-6.03.04.200

фиксатор

112

Р6-КШП-6.03.04.08А

стакан

113

Р6-КШП-6.03.04.008-01

втулка

114

Р6-КШП-6.03.04.010

пружина

115

Р6-КШП-6.03.03.50Р

вилка

116

Р6-КШП-6.03.04.25

звездочка (03.04.101)

117

Р6-КШП-6.03.04.034

подключение под эл.двиг.(03.04.58)

118

Р6-КШП-6.03.34.11

червячная пара =03.34.11 + 03.04.350

119

Р6-КШП-6.03.04.35А

колесо червячное (03.04.350)

120

Р6-КШП-6.03.04.36(03.04.007)

вал-шестерня

121

Р6-КШП-6.03.04.39

колесо зубчататое

122

Р6-КШП-6.03.04.40М

вал-шестерня

123

Р6-КШП-6.03.04.41М

колесо зубчататое

124

Р6-КШП-6.03.04.000-01

редуктор с эл.двиг. (правый/лев.)

125

Р6-КШП-6.03.04.000-01

редуктор без эл.двиг. (правый/лев.)

126

Р6-КШП-6.03.04.01

корпус редуктора

127

Р6-КШП-6.03.04.100

звездочка

128

Р6-КШП-6.03.04.200

фиксатор

129

Р6-КШП-6.03.04.300

полумуфта

130

Р6-КШП-6.03.04.53/1

полумуфта редуктора

131

Р6-КШП-6.03.05.00А

дышло (КШП-5)

132

Р6-КШП-6.03.09.000

скребок

133

Р6-КШП-6.03.12.000

механизм поворота

134

Р6-КШП-6.03.12.08

шестерня

135

Р6-КШП-6.03.12.11

опора

136

Р6-КШП-6.03.12.019

кронштейн

137

Р6-КШП-6.03.12.020

рейка

138

Р6-КШП-6.03.12.21

втулка

139

Р6-КШП-6.03.13.000

круг поворота точеный

140

Р6-КШП-6.03.13.000

круг поворота штампованный

141

Р6-КШП-6.03.13.05

прокладка

142

Р6-КШП-6.03.13.01/1Р

диск (средн) ( штамп= точен)

143

Р6-КШП-6.03.13.100

диск нижний штампованный

144

Р6-КШП-6.03.13.101

диск верхний штампованный

145

Р6-КШП-6.6.03.13.02

диск нижний точеный

146

Р6-КШП-6.6.03.13.03А

диск верхний точеный

147

Р6-КШП-6.03.13.04

сепаратор

148

Р6-КШП-6.03.13.04/1

сепаратор

149

Р6-КШП-6.03.13.06

кольцо

150

Р6-КШП-6.03.34.07

крышка

151

Р6-КШП-6.03.34.11

червяк

152

Р6-КШП-6.04.01.000.01

шкаф эл.аппаратуры

153

Р6-КШП-6.04.02.000

ПДУ без кабеля

154

Р6-КШП-6.04.02.000

ПДУ с кабелем 8 м

155

Р6-КШП-6.04.02.000

ПДУ с кабелем 12 м

156

Р6-КШП-6.04.02.000

ПДУ с кабелем 20 м

157

Р6-КШП-6.04.02.002

гайка

158

Р6-КШП-6.04.02.004

прокладка

159

Р6-КШП-6.04.02.005

корпус верхний

160

Р6-КШП-6.04.02.006

протектор

161

Р6-КШП-6.04.02.100

корпус нижний

162

Р6-КШП-6.05.00.000

ограждение

163

Р6-КШП-6.05.00.00

гидрооборудование

164

Р6-КШП-6.05.00.000

гидрообрудование без рукавов

165

Р6-КШП-6.05.01.00

гидропривод

166

Р6-КШП-6.05.01.02 2А

плита

167

Р6-КШП-6.05.01.013

прокладка

168

Р6-КШП-6.05.01.015

фланец

169

Р6-КШП-6.05.01.016

кольцо

170

Р6-КШП-6.05.02.00

клапан

171

Р6-КШП-6.05.05.00А

бак для масла

172

Р6-КШП-6.05.08.00

штуцер

173

Р6-КШП-6.05.07.20

золотник в сб. (5.05.01.03)

174

Р6-КШП-6.20.310.30.08Б

болт

175

Р6-КШП-6.20.310.1040Б

гайка

176

Р6-КШП-6.012-016-25-2-2

кольцо

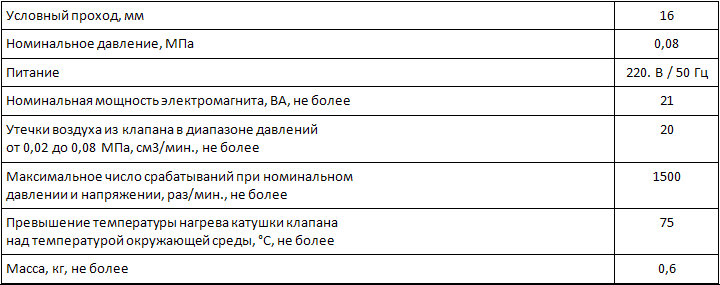

Пневмораспределитель ПРЭ 2/16, ПРЭ 3/2,5 и пневмоклапан ПК-1М для фильтров РЦИЭ

Пневмораспределитель 2-х линейный П-РЭ2/16

Назначение:

Пневмораспределитель двухлинейный с электромагнитным управлением. Предназначен для управления подачей сжатого воздуха от электрического сигнала в оборудовании мельничных и других комплексов.

Указания по применению.

Распределители работают при любых режимах и продолжительности включений по ГОСТ 19264-82 на сжатом воздухе, очищенном не грубее 9 класса загрязненности по ГОСТ 17433-80, содержащем распыленное масло вязкостью 10-35 мм2/с при температуре 50°С с концентрацией из расчета 1-2 капли на 1 м3 воздуха, приведенного к нормальным условиям (температуре плюс 20°С, давление 101325 Па).
Виброустойчивость и вибропрочность распределителей соответствуют II степени жесткости по ГОСТ 28988-91.
Исполнение распределителей по схеме - нормально-закрытые, присоединение к пневмосети резьбовое.

Присоединение к электросети - через разъем.





Пневмоклапан ПК-1, ПК1-01 предназначен для управления подачей сжатого воздуха от электрического сигнала, их используют в оборудовании мельничных комплексах.



Детали мельничного, элеваторного оборудования, самотеков, детали аспирации, вентиляции, норийные трубы.



Запасные части для фильтра РЦИЭ и РЦИ





Запасные части для сепаратора А1-БЛС-12, А1-БЛС-16, А1-БИС-100

55

Решета, сита

Пробивные решета (сита) из оцинкованной и холоднокатаной стали на все стадии переработки зерна, толщина от 0,5-3мм: очистка , сепарация, калибровка, сортировка, шелушение, дробление, сушка, хранение ( круглые, треугольные, чешуйчатые, щелевидные триерные, шахматка 2,25х25, 4,25х25, с рельефной формой).
